На основании исходных данных произвести расчет параметров элементов схемы симметричного мультивибратора на транзисторах с коллекторно-базовыми связями.необходимо привести принципиальную схему мультивибратора и представить подробное описание

24 июля 2024
Электроника, электротехника, радиотехника

Условие:

На основании исходных данных произвести расчет параметров элементов схемы симметричного мультивибратора на транзисторах с коллекторно-базовыми связями.
необходимо привести принципиальную схему мультивибратора и представить подробное описание принципа действия мультивибратора с диаграммами напряжений на коллекторах и базах транзисторов, соответствующие своему варианту расчета.

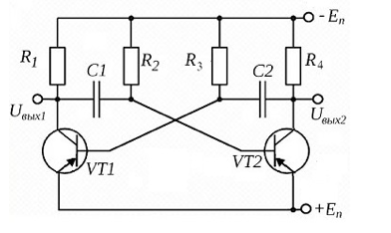

Рис.4. Схема мультивибратора

Дано:
Тип транзистора ГТ108А: IKmax = 50∙10-3А; IKБO = 5∙10-8 А;

частота импульсов f= 6,2∙106 Гц; h21=100 ;

IКmax =50∙10-3 А; UВЫХ= 8 В; RН =12∙103 Ом ; SНАС= 1,6 .

Решение:

Описание принципа действия мультивибратора.

Симметричный мультивибратор состоит из следующих основных элементов: транзисторы VT1 и VT2, резисторы R1 и R4 , которые являются коллекторной нагрузкой транзисторов, резисторы R2 и R3 элементы частотозадающей цепи, конденсаторы C1 и C2 также являются элементами частотозадающей цепи и связи между транзисторами. По своей сути данная схема представляет собой двухкаскадный усилитель с ОЭ, который охвачен глубокой положительной обратной связью. Для правильного функционирования мультивибратора необходимо, чтобы плечи мультивибратора обладали идентичными па...
