Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами.
«Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами.»
- Электроника, электротехника, радиотехника
Условие:
Генератор с мостом Вина
Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами. Схема генератора представлена на рис.4. Напряжение питания схемы Е = ±15 В.
RВХ= 1 Мом = 1∙106 Ом; vu = 2 В/мкс; RН.min= 2 кОм=2∙103 Ом; Um = ± 12 В;
fГ=4300 Гц; КУ = 30000; f1= 2 МГц.

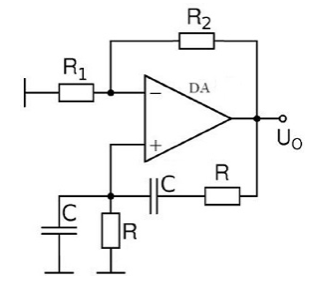

Рис.4. Схема генератора с мостом Вина
Решение:
Решение:
Максимально допустимый выходной ток
IВЫХ.ДОПЕ/ RН.min= 15 / 1∙103 = 15∙10-3 А;
Значение сопротивления резистора R2 определяем из условия ограничения выходного тока оп...
