Определить количество теплоты, выделяющееся в магнитопроводе трансформатора тока (рис.9), выполненном из горячекатаной трансформаторной стали марки 1511 (Э42) с толщиной листа δ = 0,35 мм. По первичной обмотке протекает ток I частотой f = 50 Гц.

Определить количество теплоты, выделяющееся в магнитопроводе трансформатора тока (рис.9), выполненном из горячекатаной трансформаторной стали марки 1511 (Э42) с толщиной листа δ = 0,35 мм. По первичной обмотке протекает ток I частотой f = 50 Гц. Вторичная обмотка разомкнута.

2. Плотность стали γ=7800 кг/м3.

3. Удельное сопротивление меди при 0°С ρ =1,62·10-8 Ом·м.

4. Коэффициент заполнения поперечного сечения шихтованного магнитопровода kз = 0,9.

5. Число витков (принимаем) w = 1

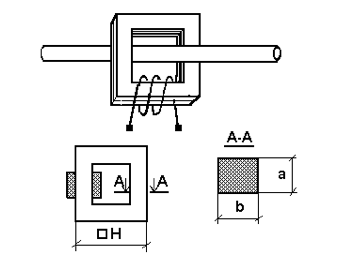

Рисунок 9 − Эскиз трансформатора тока
