По заданной марке и статическим характеристикам полевого транзистора выполнить графоаналитические расчеты для усилительного каскада с общим истоком ( ОИ ). Исходные данные: марка транзистора КП302А; тип транзистора с p-n-переходом; канал типа n;

По заданной марке и статическим характеристикам полевого транзистора выполнить графоаналитические расчеты для усилительного каскада с общим истоком ( ОИ ).

Исходные данные: марка транзистора  КП302А; тип транзистора с p-n-переходом;  канал типа n;  напряжение источника питания стоковой цепи
ЕС = 14  В;  параметры рабочей точки:

ток стока при отсутствии входного сигнала IС0= 5  мА= 5∙10-3 A  ;

напряжение сток-исток при отсутствии входного сигнала  UСИ0 =  10  В.

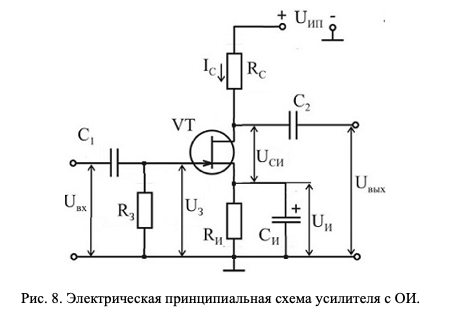

а) нарисовать электрическую принципиальную схему усилителя с ОИ;

б) нарисовать входную (стоко -затворную) и выходную ( стоковую ) характеристики полевого транзистора с ОИ;

в) показать рабочую точку ( по заданным IС0, UСИ0);

г) рассчитать малосигнальные электрические параметры и построить эквивалентную схему полевого транзистора на низкой частоте;

д) построить линию нагрузки;

е) построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искажений формы сигнала;

ж) для линейного  ( малоискажающего ) режима усиления определить  входное сопротивление RВХ и выходное  RВЫХ, а также коэффициенты усиления по току КI, по напряжению КU и по мощности КР.
