Условие задачи
По заданным статическим характеристикам биполярного транзистора определить параметры каскада в режиме переключения мощности ( в ключевом режиме работы):
а) записать исходные данные:
марка транзистора КТ819, тип транзистора n-p-n; h21Э =15;
напряжение источника питания коллекторной цепи ЕК = 7 В;
активное сопротивление нагрузки RН = 1,4 Ом;
б) нарисовать электрическую принципиальную схему усилителя в ключевом режиме с учетом обеспечения надежного закрытия транзистора при нулевом входном сигнале с помощью источника ЕБ и резистора RБ;
в) нарисовать входные и выходные статические характеристики транзистора для схемы с ОЭ;
г) построить линию нагрузки;
д) рассчитать ток базы включения IБвкл;
е) определить графически остаточное напряжение открытого ключа ;
UОСТ – напряжение коллектор – эмиттер в режиме насыщения, выходной ток IКвкл;
ж) рассчитать мощность РВХ, необходимую для открывания ключа, мощность
РК ВКЛ, рассеиваемую на коллекторе транзистора в состоянии ''включено '' и сопротивление транзистора RВКЛ в состоянии ''включено '';
з) построить временные диаграммы токов и напряжений.
Ответ

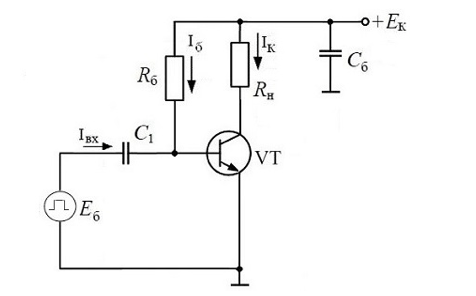

Нарисуем электрическую принципиальную схему усилителя в ключевом режиме
Рис. 4. Схема усилительного каскада
Перерисуем статические характеристики заданного БТ.
Используя уравнение линии нагрузки IК=(E+UКЭ)/RН, строим линию
нагрузки на выходных характеристиках по 2-м точкам:
при IK = 0; UКЭ=ЕК= 7 В; - первая точка линии нагрузки;
при UКЭ =0 ; IК=E/RН = 7/1,4= 5 А; - вторая точка линии нагрузки.
