Условие задачи
Последовательное соединение в цепи синусоидального тока.

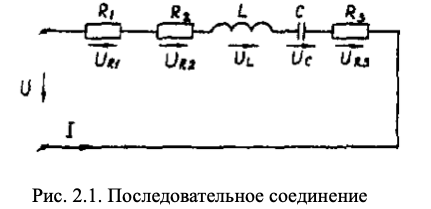

На рис.2.1 представлена неразветвленная электрическая цепь.
Исходные данные к задаче 2.1 приведены в табл. 2.1,
Необходимо:
1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений.
2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах.
3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать: P, Q, S, cosφ.
4. Записать уравнение для напряжения и тока всей цели в функции времени. На одном рисунке построить графики напряжения и тока
Исходные данные к задаче 2.1

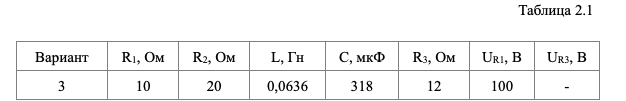

Таблица 2.1
Исходные данные к задаче 2.1
Ответ
Комплексные сопротивления элементов:
Комплексное сопротивление цепи:
Действующее значение тока в цепи по закону Ома
