Условие задачи
Для заданной электрической схемы (рис. 3.1) с известными параметрами (табл. 3.1) определить токи и напряжения в четырехпроводной цепи. Вычислить активную, реактивную и полную мощности цепи. Построить в масштабе векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

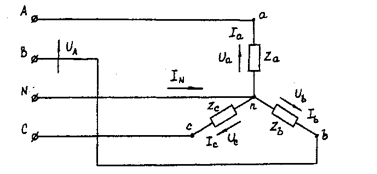

Рис. 3.1. Соединение фаз приемника звездой
Определить фазные напряжения и токи после обрыва нейтрального провода. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.
Исходные данные для задачи 3.1.

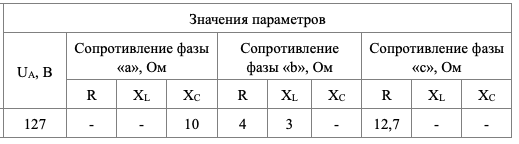

Таблица 3.1
Примечание: элементы R , XL , XC в фазах соединены последовательно.
Ответ

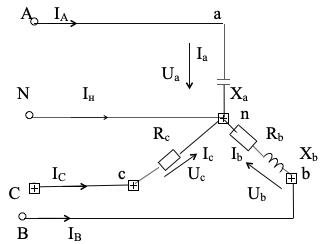

Рис.3.2
Фазные напряжения генератора:
Подставив численные значения, получим:
