Условие:
Рассчитать токи в ветвях заданной схемы методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа.
Рис.2.1. Заданная схема
Дано: Е1=35 В, Е3=67 В, Е4=39 В, R1=4,4 Ом, R2=4,9 Ом, R3=15,2 Ом, R4=9,9 Ом, R5=59,8 Ом.
Решение:

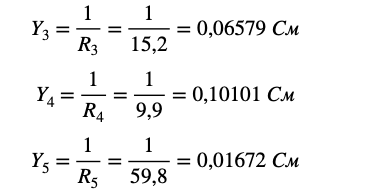

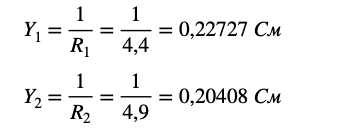

Находим проводимости пяти имеющихся в схеме ветвей.
Находим величину межузлового напряжения между обозначенными на схеме узлами А и В (рис.2.2)
