Определите параметры усилительного каскада: входное сопротивление RВХ, выходное сопротивление RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.

«Определите параметры усилительного каскада: входное сопротивление RВХ, выходное сопротивление RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.»
  • Электроника, электротехника, радиотехника

Условие:

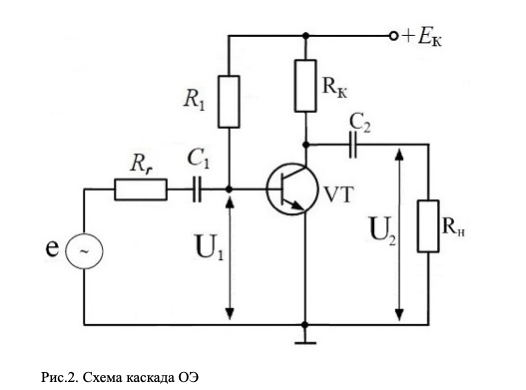

Усилительный каскад на биполярном транзисторе с общим эмиттером



Определите параметры усилительного каскада: входное сопротивление  RВХ, выходное сопротивление  RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.
Дано:

IK0=8 мА= 8∙10-3 A;   UKЭ0 =8 В ; RГ= 0,6 кОм=600  Ом;  RК= 2,0  кОм = 2,0 ∙103 Ом;
 RН = 3,6 кОм=3,6∙103 Ом;

С1 = 10 мкФ;  С2 = 10 мкФ; СК = 50 пФ;   fг =1,8  МГц= 1,8 ∙106  Гц.



Решение:

Рассчитаем напряжение источника питания:

ЕК = (UKЭ0 + IK0 ∙ RK) /0,8 =(8 + 8 ∙10-3 ∙ 2,0∙103)/0,8 =19,6 В; выбираем ЕК =15 В.

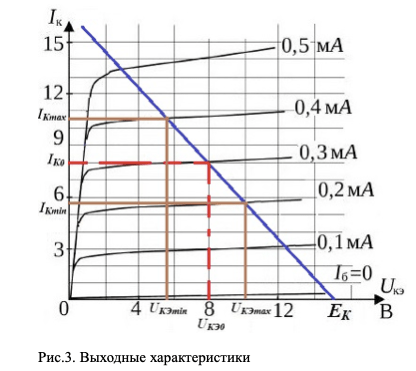

Запишем уравнение Кирхгофа для выходной цепи ЕК = UКЭ + IКRН;

ему соответствует линия нагрузки :

1-я точка-рабочая точка [UKЭ0 ; IK0]= [8 В; 8 мА];

2-я точка: IК = 0 соответствует точке UКЭ = ЕК= 15 В;

Соединив эти координаты, получим нагрузочную линию

Координаты рабочей точки опр...
