Условие задачи
Усилительный каскад на биполярном транзисторе с общим эмиттером

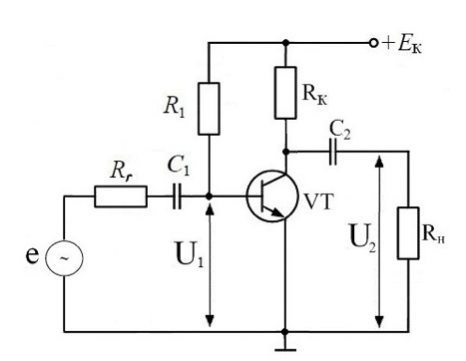

Рис.2. Схема каскада ОЭ
Определите параметры усилительного каскада: входное сопротивление RВХ, выходное сопротивление RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP.
Дано:
IK0=8 мА= 8∙10-3 A; UKЭ0 =8 В ; RГ= 0,6 кОм=600 Ом; RК= 2,0 кОм = 2,0 ∙103 Ом;
RН = 3,6 кОм=3,6∙103 Ом;
С1 = 10 мкФ; С2 = 10 мкФ; СК = 50 пФ; fг =1,8 МГц= 1,8 ∙106 Гц.
Ответ
Рассчитаем напряжение источника питания:
ЕК = (UKЭ0 + IK0 ∙ RK) /0,8 =(8 + 8 ∙10-3 ∙ 2,0∙103)/0,8 =19,6 В; выбираем ЕК =15 В.
Запишем уравнение Кирхгофа для выходной цепи ЕК = UКЭ + IКRН;
ему соответствует линия нагрузки :
1-я точка-рабочая точка [UKЭ0 ; IK0]= [8 В; 8 мА];
2-я точка: IК = 0 соответствует точке UКЭ = ЕК= 15 В;
Соединив эти координаты, получим нагрузочную линию

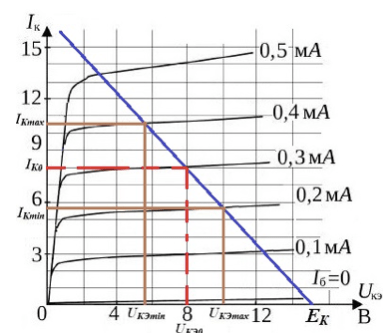

Рис.3. Выходные характеристи...
