Условие задачи

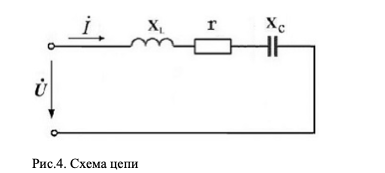

В цепь переменного тока напряжением U =220 В включены последовательно индуктивная катушка и конденсатор. При частоте f=50 Гц сопротивления этих элементов равны: индуктивное xL, емкостное xС и активное r. Определить ток в цепи и напряжение на отдельных ее элементах при резонансе, который получают, изменяя емкость при f=50 Гц.
Дано:
r= 18 Ом; xL = 4 Ом; xС = 600 Ом;
U =220 В; f=50 Гц.
Ответ
При резонансе xС = xL = 4 Ом; отсюда
комплексные сопротивления реактивных элементов :
ZL = jXL = j4 = 4ej90ᵒ Ом;
ZC = - jXC1...
