Определить мощность приводного электродвигателя и построить график приведенной к валу электродвигателя механической характеристики вентилятора.

В энергохозяйстве используется центробежный вентилятор исполнения № 6. Он имеет колесо вентилятора, насаженное на отдельный вал, который связан с валом электродвигателя через ременную передачу (рис. 1.1). Определить мощность приводного электродвигателя и построить график приведенной к валу электродвигателя механической характеристики вентилятора.

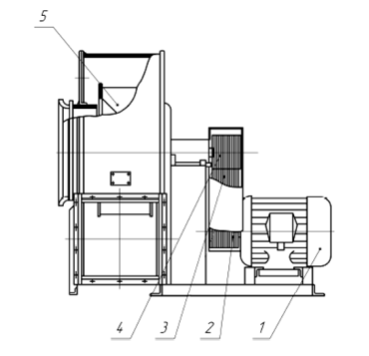

Рис. 1.1. Конструкция центробежного вентилятора исполнения № 6:

1 – электродвигатель; 2 – ведущий шкив; 3 – ременная передача; 4 – ведомый шкив; 5 – колесо вентилятора

План

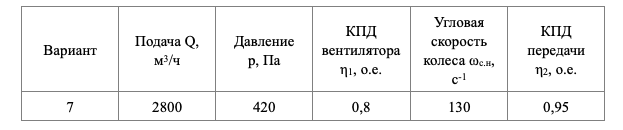

1. Выписать из табл. 1.1 технические характеристики центробежного вентилятора по своему варианту.

2. Определить мощность, необходимую для обеспечения работы вентилятора в номинальном режиме.

3. Определить мощность электродвигателя вентилятора с учетом коэффициента запаса (табл. 1.2).

4. По табл. 1.3 выбрать двигатель и выписать его характеристики.

5. Определить номинальный статический момент сопротивления вентилятора (при заданной в табл. 1.1 угловой скорости рабочего колеса).

6. Выполнить расчеты механической характеристики вентилятора и построить ее график.

7. Определить приведенные к валу электродвигателя моменты сопротивления вентилятора.

8. Построить график приведенной к валу электродвигателя механической характеристики вентилятора.
