решение задачи на тему:

Задана электрическая цепь. Необходимо: а) начертить схему и показать на ней все токи; б) используя законы Кирхгофа, составить систему уравнений необходимых для определения

Дата добавления: 16.12.2024

Условие задачи

Задана электрическая цепь. Необходимо:

а) начертить схему и показать на ней все токи;

б) используя законы Кирхгофа, составить систему уравнений необходимых для определения токов во всех ветвях электрической цепи и решить ее;

в) определить все токи, используя метод контурных токов;

г) определить все токи, используя метод узловых потенциалов;

д) результаты расчетов токов свести в таблицу и сравнить между собой;

е) составить баланс мощностей;

ж) построить в масштабе потенциальную диаграмму для внешнего контура;

з) определить ток в заданной в соответствии с вариантом ветви методом эквивалентного генератора.

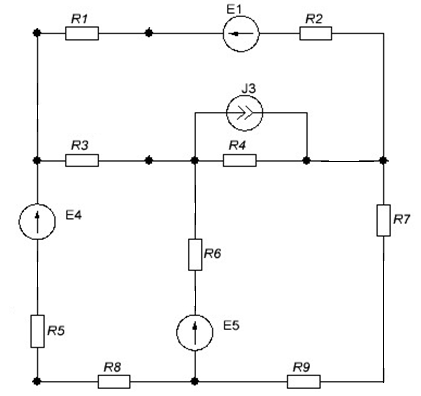

Рис. 1.1

Исходые данные:

Е1= 10В;  Е4=5В;  Е5= 25В; J3=2A; R1=2.5 Ом; R2=14 Ом;  R3=3.5Ом;  R4=15 Ом; R5=4.5 Ом; R6=18 Ом; R7=4.5 Ом; R8=10 Ом; R9=24Ом.

Ответ

Преобразуем схему, заменив источник тока эквивалентным источником напряжения Е31= J3*R4= 2*15 = 30 В

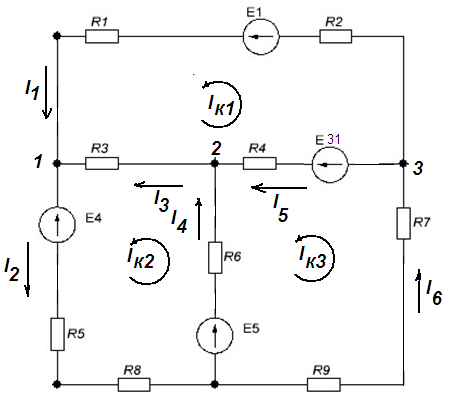

Рис. 1.2 Преобразованная схема

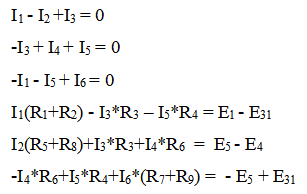

1. Составим уравнения Кирхгофа
