Условие:

Задана электрическая цепь, параметры которой приведены в таблице 1.

1. Определить токи во всех ветвях методом непосредственного применения законов Кирхгофа.

2. Определить токи во всех ветвях методом контурных токов;

3. Определить токи во всех ветвях методом узловых потенциалов;

4. Результаты расчетов токов свести в таблицу.

5. Составить баланс мощностей.

6. Определить ток I₁ методом эквивалентного генератора.

7. Построить потенциальную диаграмму для любого замкнутого контура, включающего обе э.д.с.

Таблица 1 – Исходные данные для расчета цепи

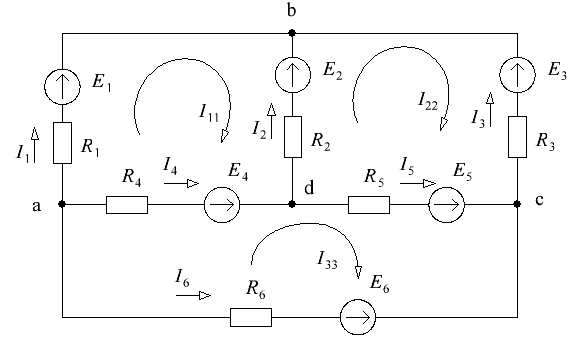

Рисунок 1 – Схема электрической цепи

Решение:

1. Составляем расчетную схему электрической цепи с учетом исходных данных (см. рис. 2).

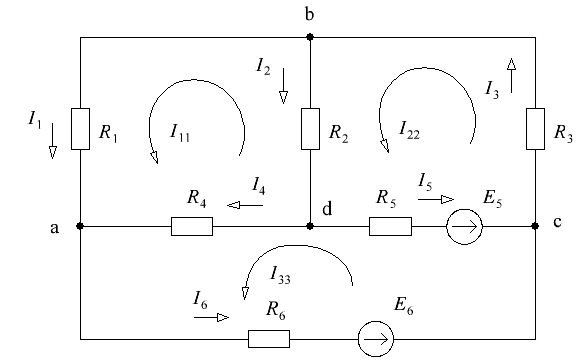

Рисунок 2 Расчетная схема электрической цепи

2. Составим систему уравнений, необходимую для определения токов в ветвях цепи, по законам Кирхгофа.

Для определения токов в ветвях цепи по законам Кирхгофа необходимо составить n-1=3 уравнения по первому закону, где m количество узлов в цепи; уравнения по второму за...
