Условие задачи
Задана электрическая цепь, схема которой изображена на рисунке 1.

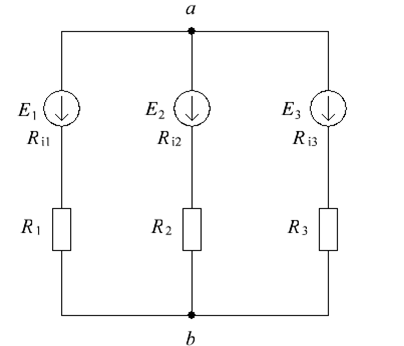

Рисунок 1 – Исходная схема электрической цепи
Исходные данные:
Определить токи в ветвях цепи, применяя следующие методы:
- метод наложения;
- метод контурных токов;
- метод двух узлов.
Проверить соблюдение баланса мощностей.
Ответ
1. Изобразим расчетную схему электрической цепи, выбрав направление токов в ветвях (см. рис. 2).

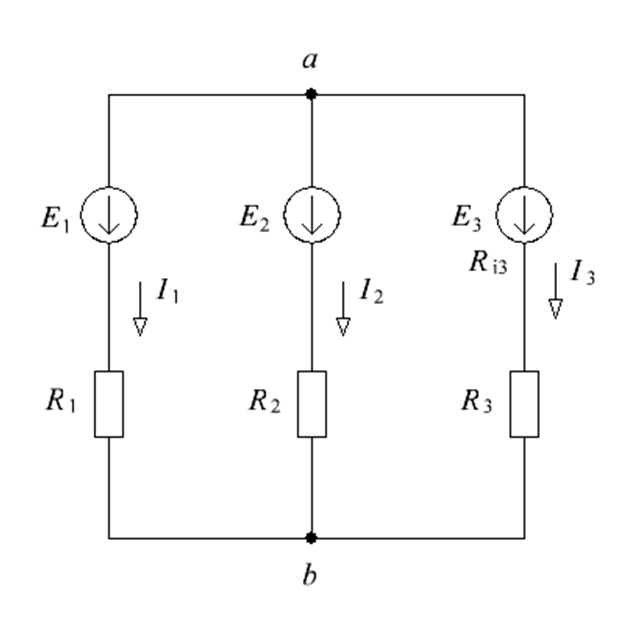

Рисунок 2 Схема электрической цепи
2. Определим токи методом наложения.
Подлежащая расчету цепь представляет собой суперпозицию трех подсхем. Токи могут быть определены как сумма токов, вызванных действием отдельных источников ЭДС.
2.1. Определим токи в ветвях цепи, вызванные действием источника (см. рис...
