Задана обобщенная схема электрической цепи, изображенная на рисунке 1, параметры элементов цепи приведены в таблице 1. Определить токи в ветвях электрической цепи с помощью следующих методов.
- Электроника, электротехника, радиотехника
Условие:
Задана обобщенная схема электрической цепи, изображенная на рисунке 1, параметры элементов цепи приведены в таблице 1.
Определить токи в ветвях электрической цепи с помощью следующих методов:
1. Метод непосредственного использования законов Кирхгофа.
2. Метод контурных токов.
3. Метод узловых потенциалов.
Таблица 1 – Исходные данные для расчета цепи

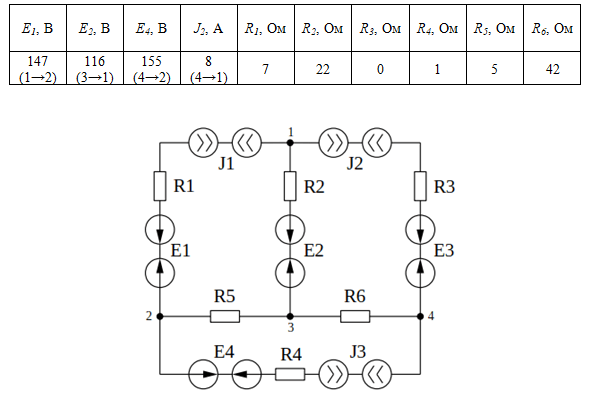

Рисунок 1 – Обобщенная схема электрической цепи
Решение:
1. Составляем расчетную схему электрической цепи с учетом исходных данных (см. рис. 2). Выбираем произвольно направления токов в ветвях.

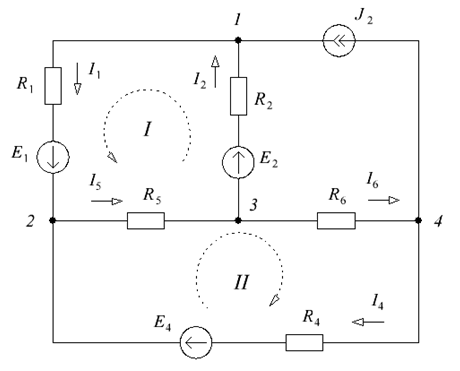

Рисунок 2 Расчетная схема электрической цепи
2. Составим систему уравнений, необходимую для определения токов в ветвях цепи, по законам Кирхгофа.
Для определения токов в ветвях цепи по законам Кирхгофа необходимо составить 5 уравнений (по числу неизвестных токов),...
