Условие задачи
Задана районная электрическая сеть (см рис. 6) Требуется определить номера ответвлений устройства регулирования под напряжением (РПН) трансформатора. Исходные данные представлены в табл. 4, технические параметры трансформаторов приведены в табл. 5, cos φ = 0.9, желаемое напряжение на стороне 10 кВ UЖН = 10.5 кВ.

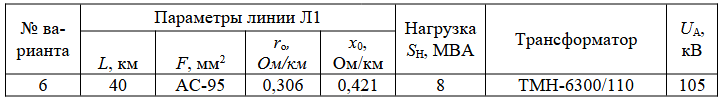

Таблица 4. Исходные данные для задания 4

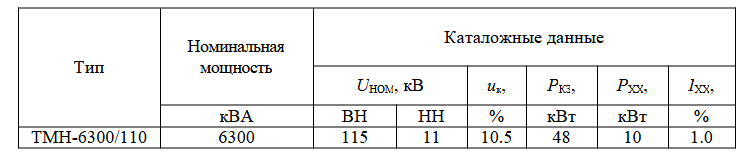

Таблица 5. Паспортные данные трансформатора
Ответ
Для расчета необходимо определить потери напряжения в линии и трансформаторе по формулам:
где мощность нагрузки, напряжение на шинах ВН подстанции, эквивалентное активное и индуктивное сопротивления линии и трансформатора соответственно.
