Закон функционирования мультиплексора на восемь каналов без стробирования задан таблицей истинности (таблица 5). Таблица 5

«Закон функционирования мультиплексора на восемь каналов без стробирования задан таблицей истинности (таблица 5). Таблица 5»
  • Электроника, электротехника, радиотехника

Условие:

Закон функционирования мультиплексора на восемь каналов без стробирования задан таблицей истинности (таблица 5).

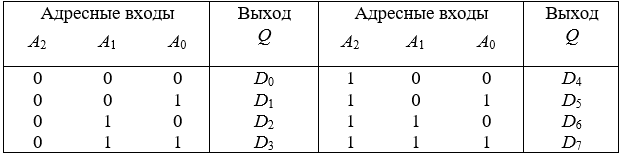

Таблица 5

1.  Объясните назначение заданного мультиплексора.

2.  Приведите его условное графическое изображение.

3.  Укажите назначение всех выводов.

4.  Запишите логическое выражение для выхода Q.

5.  По выражению постройте логическую схему мультиплексора в базисе И, ИЛИ, НЕ.

6.  Какой из информационных входов будет подключен к выходу Q, если на адресных входах записан код 011?

Решение:

Мультиплексор осуществляет выборку одного из нескольких входов и подключает его к своему выходу. Заданный мультиплексор имеет восемь информационных входов (D0 D7), три адресных входа (A0, A1, A2) и один выход Q. Связь между числом информационных n и адресных m входов определяется соотношением n = 2m.

Каждому информационному входу мультиплексора присваивается номер, называемый адресом. Мультиплексор выбирает один из входов, адрес которого задается двоичным кодом на адресных входах, и подключает его к выходу.

На рисунке 5 показано условное графическое изображение мультиплексора с восьмью и...
