Условие:

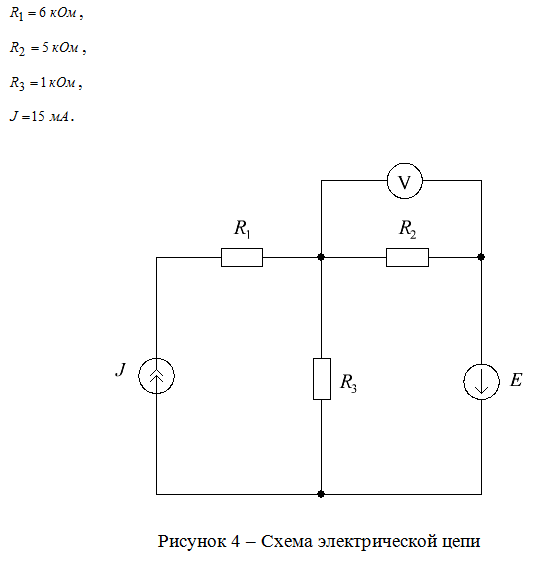

Схема цепи представлена на рисунке 4. Задать положительные направления токов ветвей и составить уравнения цепи по I и II законам Кирхгофа.
Известно, что показания вольтметра равно нулю. Найти значение ЭДС источника.
Исходные данные:
Решение:

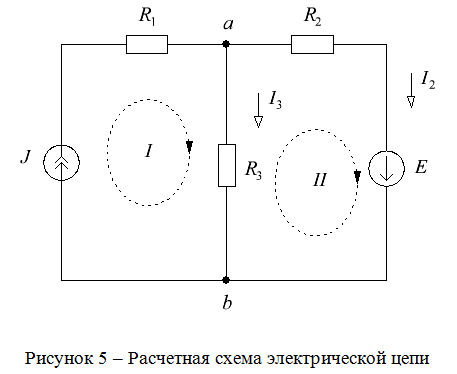

На схеме выберем условно-положительные направления токов в ветвях и направление обхода контуров (см. рис. 5). Вольтметра из расчетной схемы исключим, принимая, что его сопротивление бесконечно велико.
Составим систему уравнений для расчета неизвестных токов в ветвях при помощи законов Кирхгофа.
Запишем необходимое количество уравнений по первому и второму законам Кирхгофа. Схема имеет два узла, два ...
