Записать систему уравнений по I и II законам Кирхгофа. Решить ее с использованием ПК (программа MatCad). Определить токи во всех ветвях схемы методом контурных токов.
- Электроника, электротехника, радиотехника
Условие:
1. Записать систему уравнений по I и II законам Кирхгофа.
2. Решить ее с использованием ПК (программа MatCad).
3. Определить токи во всех ветвях схемы методом контурных токов.
4. Определить токи во всех ветвях схемы методом узловых потенциалов.
5. Определить ток в одной (любой) из ветвей методом эквивалентного генератора.
6. Составить баланс мощности.
7. Построить потенциальную диаграмму для любого контура
Решение:
1. Записать систему уравнений по I и II законам Кирхгофа.

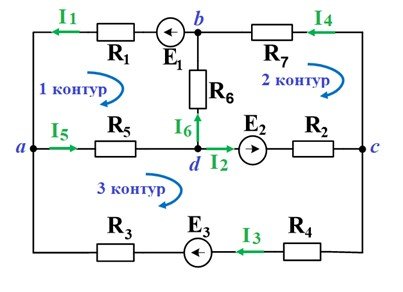

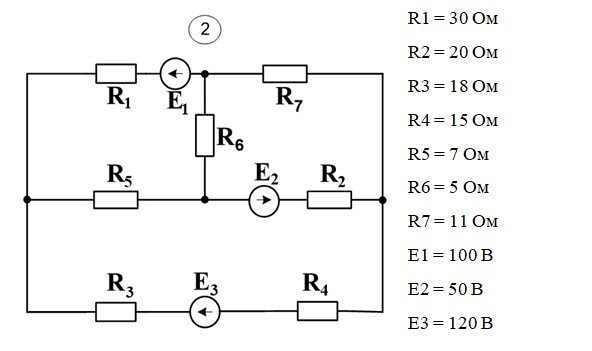

В схеме 6 ветвей с неизвестными токами
Надо составить систему 6 уравнений
В схеме 4 узла
По первому закону Кирхгофа надо составить (4-1=3) уравнения
Остальные уравнения (6-3=3) надо составить по второму закону Кирхгофа (обход всех контуров выбираем по часовой стрелке)
узел a: I1+I3=I5
узел b: I4+I6=I1
узел c: I2=I3+ I4
1...
