Запишите комплексные сопротивления и рассчитайте эквивалентное комплексное сопротивление, рассчитайте комплексные значения токов во всех ветвях
«Запишите комплексные сопротивления и рассчитайте эквивалентное комплексное сопротивление, рассчитайте комплексные значения токов во всех ветвях»
- Электроника, электротехника, радиотехника
Условие:

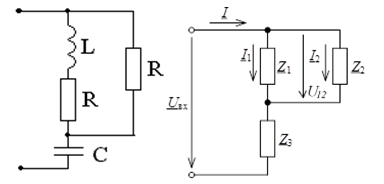

1. Запишите комплексные сопротивления
и рассчитайте эквивалентное комплексное сопротивление
2. Рассчитайте комплексные значения токов во всех ветвях и напряжений на всех элементах цепи:
3. Постройте векторную диаграмму токов
4. Запишите выражения мгновенных значений токов
и напряжения на резисторе
5. Постройте графики зависимости от времени
6. Рассчитайте баланс активных и реактивных мощностей источника энергии и её потребителя (двухполюсника).
Параметры элементов двухполюсника:
Угловая частота переменного тока:
Решение:

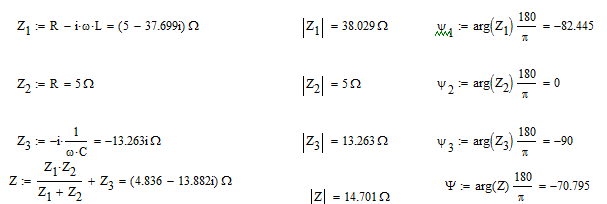

1. Определяем комплексные сопротивления ветвей и всей цепи:

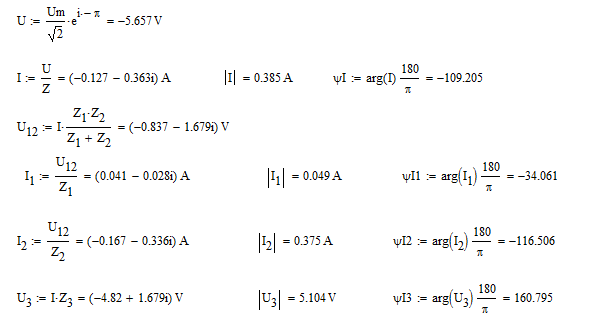

2. Рассчитываем комплексные значения токов во всех ветвях и напряжений на всех элементах цепи:
3. Строим векторную диаграмму токов
