Условие:

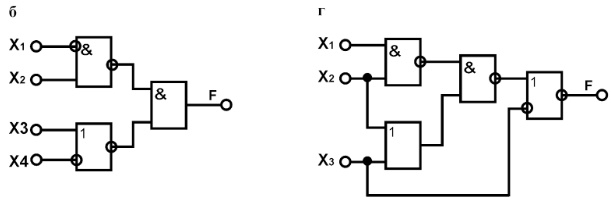

Запишите уравнения логических функций для двух схем, приведенных на рис.1, и составьте таблицы истинности этих схем.
Рис. 1
Решение:

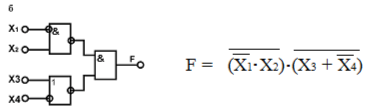

1) Схема б) и её функциональное представление показаны на Рис. 1.1.
Рис.1.1
Таблицу истинности для этой схемы составляем для всех комбинаций логических 0 и 1 входов X1 X4, и сначала находим значения выходов всех логических ячеек для каждой комбинации входов X1 X4 (таблица 1):
Таблица 1. Расчет выходов логических ячеек схемы (б) (полная таблица истинности).
