Условие задачи
Зарисуйте УГО микросхемы К155ИД1. Укажите уровни логических сигналов на выходах микросхемы, если на ее входы поданы уровни в соответствии с таблицей 22.
Таблица 22
Сигналы дешифратора
Методические указания
Для решения данной задачи необходимо изучить работу дешифраторов, проанализировать работу предлагаемой микросхемы в соответствии со справочником, построив эпюры напряжений или таблицы истинности.
Ответ

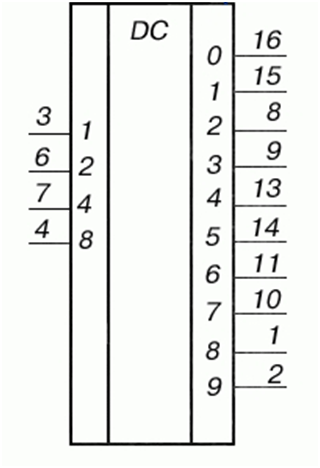

Двоично-десятичный дешифратор К155ИД1. УГО.

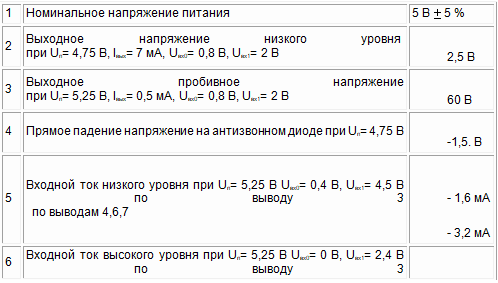

Электрические параметры.
