Определение сопротивления проводников мостиком Уитстона Цель работы: ознакомиться с принципом работы схемы мостика Уитстона. Определить неизвестное сопротивление и удельное сопротивление проводника.

«Определение сопротивления проводников мостиком Уитстона Цель работы: ознакомиться с принципом работы схемы мостика Уитстона. Определить неизвестное сопротивление и удельное сопротивление проводника.»

7 января 2025
Физика

Условие:

Выполнить лабораторную работу:

Определение сопротивления проводников мостиком Уитстона

Цель работы: ознакомиться с принципом работы схемы мостика Уитстона. Определить неизвестное сопротивление и удельное сопротивление проводника.

Для измерений применяется схема

1. На магазине сопротивлений R₂установить сопротивление 1 Ом. Положения остальных ручек должны соответствовать нулевым сопротивлениям.

2. Уравновесить схему. Для этого щупом найти положение точки D, соответствующее нулевой силе тока через гальванометр, и определить длины l₃ и l₄. Данные R₂, l₃ и l₄ занести в таблицу.

3. Последовательно изменяя сопротивление R₂ от 1 до 9 Ом, повторить пункт 2.

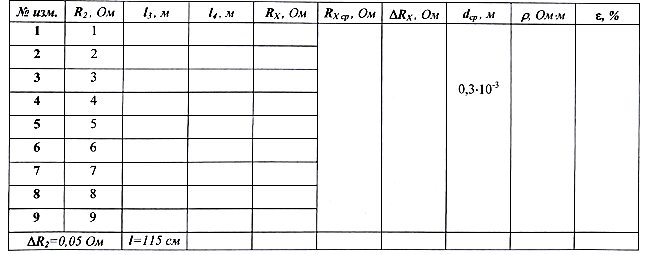

Таблица

Решение:

Теоретическое введение.

Наиболее часто для измерения сопротивления проводника применяется одна из схем, приведенных на рис. 1 (а и б), в силу их простоты. Однако любая из этих схем обладает существенным недостатком. В самом деле, любой прибор обладает конечным, но не нулевым сопротивлением. Поэтому, даже при высоком классе точности приборов, вольтметр, в первом случае, будет показывать суммарное падение напряжения на амперметре и исследуемом сопротивлении (показания амперметра соответствуют току через RХ). Во втором случае амперметр будет показывать...
