Условие задачи

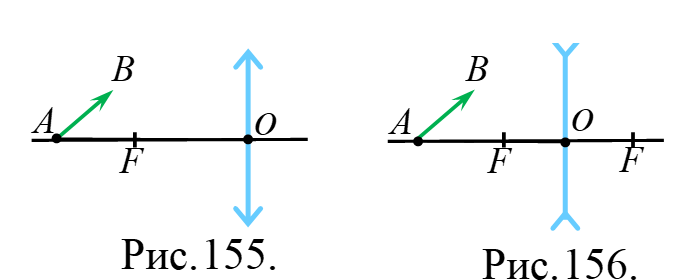

Постройте изображение предмета АВ в тонких собирающей и рассеивающей линзах (рис. 155, 156). Какое это изображение.
Ответ
1. Для построения изображения точки А нужно построить ход двух лучей от этой точки и на пересечении этих лучей после преломления в линзе (или на пересечении их продолжений) будет изображение А' точки А. Применим свойство фокальной плоскости (плоскость которая проходит через фокус перпендикулярно главной оптической оси), параллельные лучи после отражения пересекаются в фокальной плоскости (или пересекается их продолжение в фокальной плоскости).
Первый луч это луч, который идёт вдоль главной оптической оси, проходит без преломления по этой же оси. Второй луч строим произвольно и строим луч паралл...
