Условие задачи
Для передачи энергии от двигателя мобильной машины к рабочему органу и управления режимами его работы применен нерегулируемый объемный гидропривод. Структурная схема ОГП задана в двух вариантах: с гидромотором.
Рабочая жидкость — масло МГ-30 (плотность ρ = 910 кг/м3, кинематическая вязкость ν = 0,3 Ст при t = 50°C). Принять потери давления в гидрораспределителе Δрр = 0,3 МПа, в фильтре — Δрф = 0,15 МПа; объемный и общий КПД: гидромотора — ηобгм = 0,95 и ηгм = 0,90; насоса — ηобн = 0,94 и ηн = 0,85.
Требуется: на основе заданного варианта структурной схемы составить и начертить в соответствии с требованиями ГОСТ 2.704-76 принципиальную схему гидропривода; определить рабочее давление и расход заданного гидродвигателя; выбрать диаметры трубопроводов и определить потери давления в них; определить подачу, давление, мощность насоса и общий КПД гидропривода.

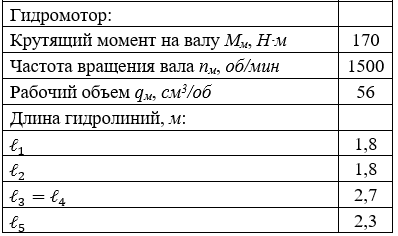

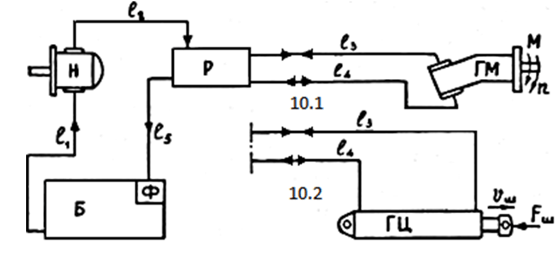

Структурные схемы объемного гидропривода:
Б —. бак; Н — насос; Р — гидрораспределитель; ГМ - гидромотор; ГЦ—гидроцилиндр; Ф — фильтр.

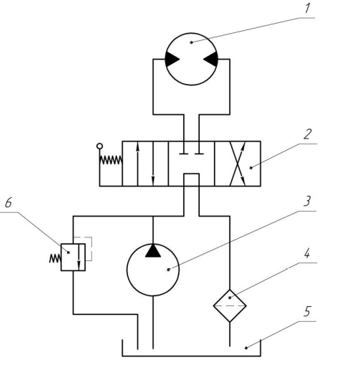

Принципиальная схема нерегулируемого объёмного гидропривода
вращательного движения
1 – гидромотор; 2 – гидрораспределитель; 3 – насос; 4 –фильтр; 5 – гидробак;
6 - предохранительный клапан
Ответ
Угловая скорость гидромотора:
= 2 п = 2 1500 / 60 = 157,1 рад/с
Развиваемая гидромотором механическая мощность:
N = M = 170 157,1 = 26707 Вт
Перепад давления на гидромоторе рм (давление на входе при рвых = 0)
Расход жидкости через гидромотор (подача насоса):
Qн = qо п / обгм = 0,56 10-4 25 / 0,95 = 14,7410-4 м3/ с
Согласно рекомендациям назначаем скорости движения рабочей жидко...
