Для подкормки растений из резервуара А питательный раствор перекачивается в стеллаж. Подобрать насос. Начертить рабочие характеристики. Определить рабочую точку при работе насоса на сеть.

Дата добавления: 09.08.2024

Условие задачи

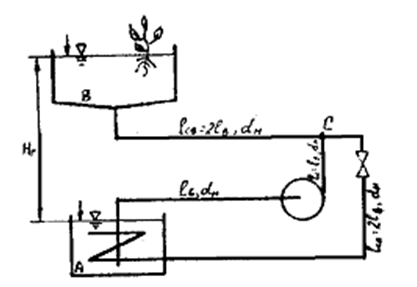

Для подкормки растений из резервуара А питательный раствор удельным весом γ = 9,81 кН/м3 перекачивается в стеллаж В на высоту Нг центробежным насосом с объемным расходом Q. В узле С часть раствора отводится по ответвлению в резервуар А, где перемешивается через перфорированный трубопровод. Трубопровод всасывания имеет длину lвс, диаметр dвс. Нагнетательный трубопровод имеет длину до точки С— l = lвс, от т. С до стеллажа В и от т. С до резервуара А—lсв = lса — 2lвс, диаметр dн. Коэффициент сопротивления трения в трубах λ = 0,025, суммарный коэффициент местных сопротивлений всасывающей линии ζвс = 4. Местными потерями в линиях нагнетания пренебречь.

1. Подобрать насос. Начертить рабочие характеристики H = f(Q) иη = f(Q).

2. Определить рабочую точку при работе насоса на сеть.

3. Определить мощность насоса Nн.

4. Как изменится напор и мощность насоса, если подачу воды увеличить на 20%? Как (последовательно или параллельно) надо подключить второй насос с целью увеличения расхода при их работе на один трубопровод?

Дано: Q= 1,5∙10-2 м3/с, Нг = 17 м,

dвс = 0,15 м, dн = 0,1 м, lвс = 6 м



Ответ

1. Требуемый напор рассчитаем по формуле:

где Нг геометрическая высота нагнетания воды;

hвс потери напора во всасывающем трубопроводе, м

hн потери на линии нагнетания, м.

Потери на линии всасывания запишутся:
