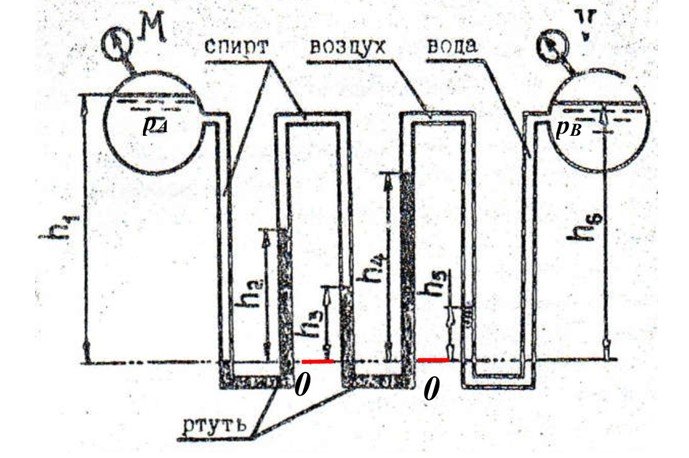

Два резервуара, заполненные спиртом и водой, соединены между собой трехколенным манометром, в котором находятся спирт, ртуть, вода и воздух (рис. 1-3). Положение уровней жидкостей измеряется относительно одной общей плоскости.

Вода по трубе переменного сечения вытекает из закрытого сосуда, находящегося под избыточным давлением 3 кПа. Определите расход воды и постройте пьезометрическую линию, пренебрегая потерями.

Определить, на какую высоту центробежный насос может поднять жидкость, если его подача Q, а потребляемая мощность N. Заданы геометрические размеры гидролиний

Определить величину, направление и точку приложения силы гидростатического давления воды на 1 метр ширины вальцового затвора диаметром D, если уровень воды перед затвором H (рис. 2).
