Условие задачи

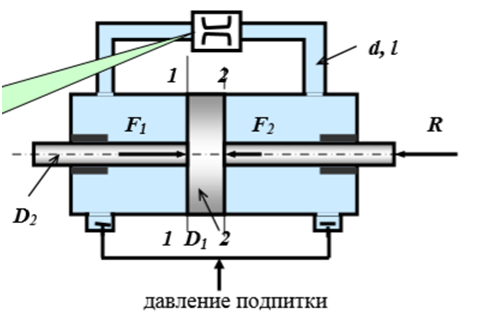

Гидравлический демпфер представляет цилиндр, в котором под действием внешней силы R перемещается поршень. Он прогоняет масло плот­ностью ρ = 850 кг/м3 из одной полости цилиндра в другую через обводную трубку и регулируемый дроссель. Диаметр поршня D1 = 70 мм штока d2 = 30 мм, обводной трубки d = 6 мм, длина трубки l = 4 м. Коэффициент сопротивления дросселя ξдр =19, скорость поршня υ = 20 см/с.

         1. Определить силу на штоке.

         2. Получить уравнение статической характеристики демпфера, представ­ляющей зависимость скорости равномерного движения поршня υ от прило­женной к нему нагрузки R. Построить график этой зависимости. Диапазон из­менения силы R - от нуля до значения в данной задаче.

         Примечание: в трубе учитывать местные гидравлические сопротивления и потери на трение в обводной трубке. Утечками и трением в цилиндре пре­небречь.

         Вязкость жидкости ν = 1 · 10-4 м2/с.

Ответ

Расход жидкости через штоковую полость:

Определим значение числа Re в обводной линии:

Значения Re соответствуют ламинарному режиму: 2300.

Определим потери напора в трубке.

Потери по длине для ламинарного...
