Условие задачи

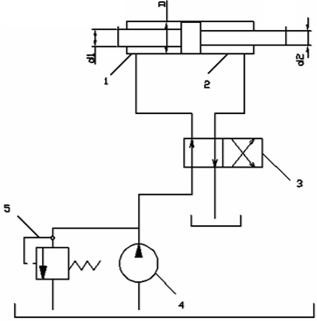

Гидроцилиндр 2 с двусторонним штоком одинакового диаметра (d1, d2) при давлении масла в рабочей полости р и противодавлении в сливной полости рпр развивает тяговое усилие F. Уплотнение поршня и штока в гидроцилиндре манжетное. Насос 4 при вращении собственного приводного вала с частотой пн развивает подачу QH = 8 л/мин = 0,000133 м3/ с. Определить пределы регулирования скорости движения поршня гидроцилиндра при изменении скорости вращения приводного вала насоса 4 от 1000 до 2000 об/мин.
Гидромеханический КПД гидроцилиндра ηгм = 0,97.
Ответ
Усилие, развиваемое цилиндром, с учётом его КПД (диаметром штока пренебрегаем):
тогда диаметр цилиндра:
