Из источника А вода подается по чугунному трубопроводу в водоем, где поддерживается постоянный уровень и который сообщен с другим водоемом посредством сифона. Определить: распределение расхода в параллельных ветвях трубопровода.

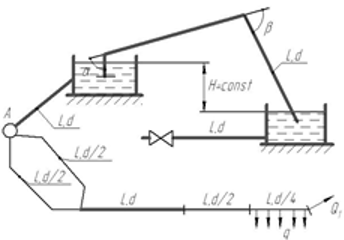

(Рис. 3.10). Из источника А вода подается по чугунному трубопроводу в водоем, где поддерживается постоянный уровень и который сообщен с другим водоемом посредством сифона. Чугунный сифон имеет диаметр dи углы поворота α и β. От второго водоема отходит чугунный трубопровод диаметром dс толщиной стенки е, в котором перед закрытием задвижки создается давление ро. Другой участок системы водоснабжения имеет трубопроводы с параллельным и последовательным соединениями. Путевой объемный расход в конце последовательного участка составляет q.
Определить:
1.    Распределение расхода в параллельных ветвях трубопровода.
2.    Потери напора в последовательно соединенных трубопроводах.
3.    Объемный расход в сифоне Q.
4.    Напряжение σ в стенках трубопровода при внезапном закрытии задвижки, если до закрытия вода в нем двигалась со скоростью υ0.

Исходные данные:

 d = 0,2 м, L = 300 м, Q1 = 4∙10-2 м3/с,

q = 1,8∙10-2 л/с = 1,8∙10-5 м3/с, α = 60°, υ0 = 1,1 м/с

β = 60° , Н = 2,4 м, р0 = 1,3∙105 Па, е = 7 мм = 0,007 м,

Qсиф= ? Qп1= ? Qп2= ? h1,2,3 = ?   σ = ?
