Из нефтехранилища А нефть подается в накопительный резервуар, где поддерживается постоянный уровень. Из резервуара-накопителя нефть поступает в приемный резервуар под напором Н при помощи сифонного нефтепровода диаметром d под углами α и β.

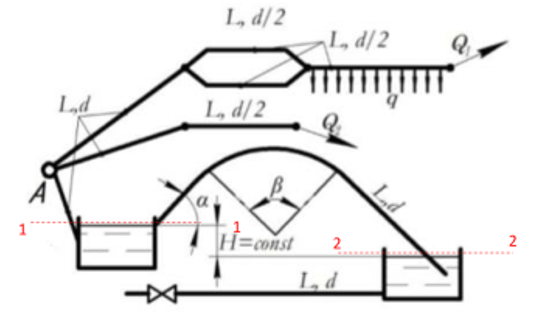

Из нефтехранилища А нефть подается в накопительный резервуар, где поддерживается постоянный уровень. Из резервуара-накопителя нефть поступает в приемный резервуар под напором Н при помощи сифонного нефтепровода диаметром d под углами α и β. От хранилища А по чугунному трубопроводу нефть подводится к двум параллельным ветвям каждая длиной L и диаметром d/2 с объемным расходом Q₁. Система последовательно соединенных трубопроводов состоит из двух участков каждый длиной L, диаметрами d, d/2 с объемным расходом Q₂ Третий участок, кроме транзитного объемного расхода Q₁, имеет равномерно распределенный путевой объемный расход q. От приемного резервуара отходит чугунный трубопровод диаметром d, с толщиной стенок δ и объемным расходом Q, заканчивающийся задвижкой.

Определить:

1. Объемный расход в сифоне.

2. Повышение давления Δр в чугунном трубопроводе при внезапном закрытии задвижки.

3. Потери напора по длине нефтепровода на участках последовательного соединения.

4.  Распределение расхода нефти на параллельных участках нефтепровода.

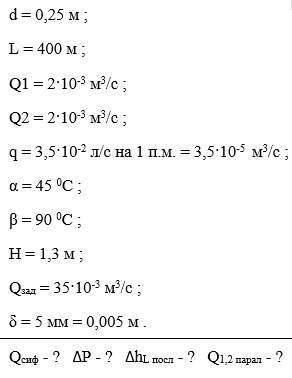

Исходные данные:
