Условие задачи
Из открытого резервуара по короткому стальному трубопроводу постоянного поперечного сечения d1 и длиной l1 с краном, коэффициент сопротивления которого ζкр, заканчивающимся соплом диаметром dc = 0,5 d1 вытекает вода в атмосферу при t = +30°C. Истечение происходит под напором Н1. С другой стороны к резервуару подсоединен коноидальный насадок диаметром выходного сопла dн и длиной lн = 5dн, истечение из которого происходит при разности уровней в резервуарах Н с коэффициентом расхода насадка μн.
Определить:
1. Скорость истечения из сопла vc и расход воды по короткому трубопроводу Qc.
2. Расход воды через затопленный коноидальный насадок Qн.
Ответ
Дано:
l1 = 5 м, d1 = 1∙10-2 м,
dн = 0,8∙10-2 м, Н = 2,0 м,
Н1= 8 м, н = 0,97, кр = 2,5,
dc = 0,5 d1 = 0,5∙10-2 м
Найти: Qс, Qн

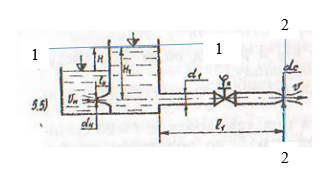

Составим расчетную схему:
Уравнение Бернулли в общем виде запишется:
