  4. Из резервуара, заполненного водой и находящегося под манометрическим давлением, вода подается в резервуар по стальному тру...

Из резервуара, заполненного водой и находящегося под манометрическим давлением, вода подается в резервуар по стальному трубопроводу. Определить: режим течения, расход и скорость протекающей по трубопроводу воды.

«Из резервуара, заполненного водой и находящегося под манометрическим давлением, вода подается в резервуар по стальному трубопроводу. Определить: режим течения, расход и скорость протекающей по трубопроводу воды.»
  • Гидравлика

Условие:

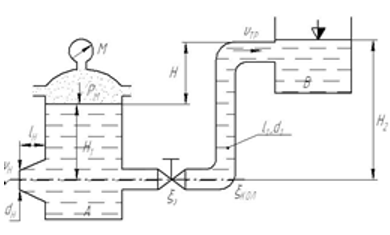

(Рис. 4.8). Из резервуара А, заполненного водой на высоту Н1, и находящегося под манометрическим давлением ρм, вода подается в резервуар В на высоту Н2 = Н1+ Н по стальному трубопроводу длиной l1 и диаметром d1, с коленом и задвижкой, коэффициент сопротивления задвижки ζ 3; каждого колена с закруглением ζкол при коэффициенте гидравлического трения λ1. К. резервуару А на глубине Н1 подсоединен конический сходящийся насадок с диаметром выходного сечения dн и длиной lн = 5dн, истечение из которого происходит в атмосферу с коэффициентами расхода μн и скорости φн. Кинематическая вязкость воды v= l,24 х 10-6 м2/с. Скоростным напором и изменением уровня в баке А пренебречь.

Определить:

1. Режим течения, расход Qтp и скорость vтр протекающей по трубопроводу воды.

2. Скорость Vн и расход Qн проходящий через конический сходящийся насадок.

Решение:

Дано:

l1 = 5 м, d1 = 1∙10-2 м,

dн = 1∙10-2 м, Н = 1,5 м, Н1= 5 м,

рм = 150 кПа, н = 0,94, н = 0,96,

з = 9, 1 = 0,04, 1к =0,25= 2к

Re = ? Qтр = ? тр = ? Qн = ? н = ?

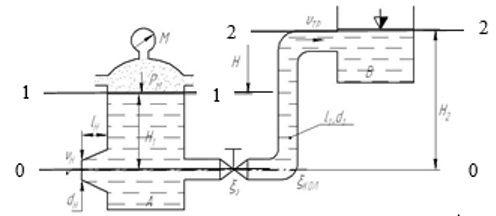

Составим расчетную схему:

Уравнение Бернулли в общем виде запишется:
