Культиватор-растениепитатель КРСШ-2,8 снабжен гидравлической системой, состоящей из силового цилиндра 1 с поршнем 2 диаметром D, гидрораспределителя 3 с золотником 4, соединенного с силовым

Дата добавления: 27.06.2024

Условие задачи

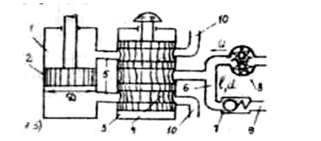

Культиватор-растениепитатель КРСШ-2,8 снабжен гидравлической системой, состоящей из силового цилиндра 1 с поршнем 2 диаметром D, гидрораспределителя 3 с золотником 4, соединенного с силовым цилиндром посредством трубопроводов 5, нагнетательного трубопровода 6 диаметром dи длиной l, предохранительного клапана 7, шестеренного насоса 8 с подачей Q, давление на выходе которого р, и сливных трубопроводов 9 и 10. Удельный вес рабочей жидкости принять γ, кинематическую вязкость ν. Определить усилие N, которое создается поршнем силового цилиндра при работе культиватора.

Дано: l = 10,5 м, d = 12,5 мм, ν = 0,2 см2/с,

γ = 8,62 кН/м3, D = 70 мм, Q = 115∙10-6м3/с,

р = 4,2 МПа, hм = 25%hl

N = ?

Ответ

1. Определим площадь цилиндра по формуле:

2. Площадь сечения нагнетательного трубопровода:

3. Потери по длине трубопровода определим по формуле:
