На схеме изображена система, состоящая из гидробака и трубы переменного сечения. Движение жидкости плотностью ρ происходит под действием напора, создаваемого баком.

«На схеме изображена система, состоящая из гидробака и трубы переменного сечения. Движение жидкости плотностью ρ происходит под действием напора, создаваемого баком.»
  • Гидравлика

Условие:

На схеме изображена система, состоящая из гидробака и трубы переменного сечения. Движение жидкости плотностью ρ происходит под действием напора, создаваемого баком.

Определить:

1. Скорость истечения жидкости и, расход Q и потери напора вдоль трубы, предполагая турбулентное движение.

2. Уточнить режим движения жидкости в трубе, если кинематический коэффициент вязкости ν.

Построить линию полных напоров и пьезометрическую линию (в масштабе)

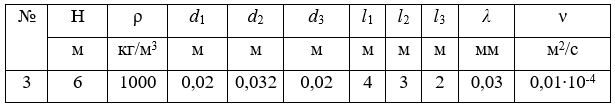

Исходные данные:

Решение:

При решении задачи для начала необходимо:

- выбирать плоскость сравнения;

- выбирать два сечения потока;

- выбирать значение величин входящих в уравнение Бернулли.

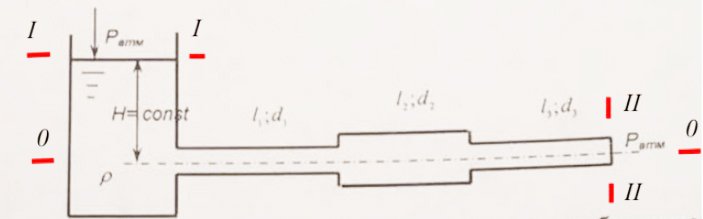

Плоскость сравнения 0-0 выбираем через ось трубопровода.

Выбираем два сечения I - I и II - II.

Сечение выбирается так, чтобы в одном из них находилась искомые величины, а в другом было бы известно максимальное количество известных.

Этими сечениями являются:

I- I по поверхности воды в баке;

II-II - на выходе из трубопровода (рисунок 2).

Расчет простого трубопровода основан на:

уравнении Бернулли для потока вязкой жидкости:
