Насос нагнетает жидкость Ж в напорный бак, где установились постоянный уровень на высоте Н и постоянное давление р2. Манометр, установленный на выходе из насоса на трубе диаметром d, по¬казывает р1.

«Насос нагнетает жидкость Ж в напорный бак, где установились постоянный уровень на высоте Н и постоянное давление р2. Манометр, установленный на выходе из насоса на трубе диаметром d, по¬казывает р1.»
  • Гидравлика

Условие:

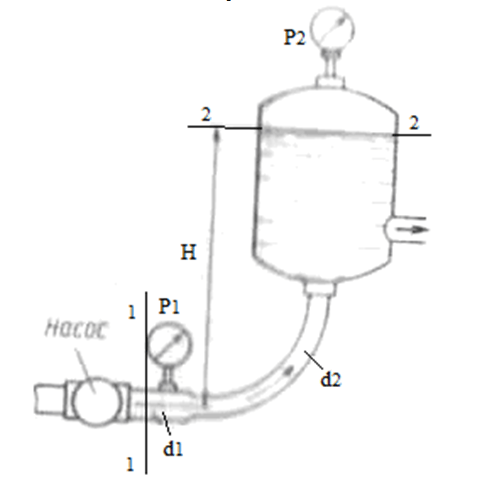

         Насос нагнетает жидкость Ж в напорный бак, где установились постоянный уровень на высоте Н и по­стоянное давление р2. Манометр, установленный на выходе из насоса на трубе диаметром d, по­казывает р1. Определить расход жидкости Q, ес­ли диаметр искривленной трубы, подводящей жидкость к ба­ку, равен d2; коэффициент сопротивления этой трубы принят равным zтр = 0,5.

Дано: Ж – вода; d1 = 55 мм; ; d2 = 30 мм; Н = 1,6 м; р1 = 0,2 МПа; р2 = 0,1 МПа.

Решение:

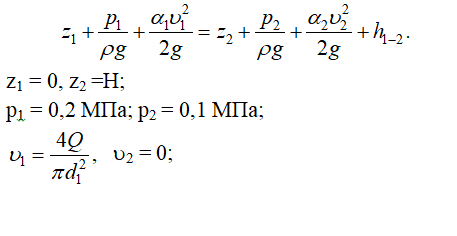

Составим уравнение Бернулли для сечений 1-1 (выход из насоса) и 2-2 (поверхность жидкости в баке). За плоскость сравнений примем ось насоса:

h1-2 потри напора на участке между сечениями;

a1 и a2 коэффициенты Кориолиса, для турбулентного режима принимаем равными 1;

p = 1000 кг/м3 - плотность воды [1, Приложение 3].

Потери напора определяем как:
