Условие задачи

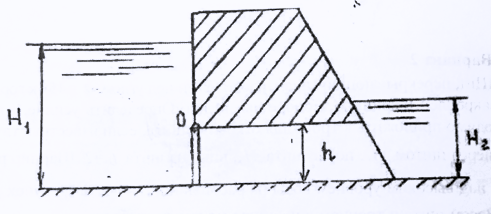

Определить силу давления и точку приложения на затвор водовыпуска высотой h, шириной b = 5 м и точку её приложения. Глубина воды перед плотиной H1, после плотины H2.
h = 1,5м, Н1 = 4,5м, Н2 = 2,0м, b = 5м.
Определить:
силу давления и точку приложения на затвор водовыпуска.
Ответ
Щит воспринимает давление как слева, так и справа.
Давление воды на щит F определяем по формуле Р = ghcS,
где S - площадь щита:S = bh = 5,01,5 = 7,5 м2;
глубина погружения центра тяжести щита (отсчет от свободной поверхности воды):
а) слева: h1С = H1 - h/2 = 4,5 - 1,5/2 = 3,75 м.
б) справа: h2С = H2 - h/2 = 2,0 - 1,5/2 = 1,25 м.
Р1 = gh1сS = 10009,813,757,5 = 275,91 кН,
Р2 = gh2сS = 10009,811,257,5 = 91,97...
