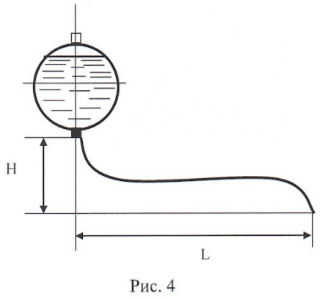

Определить время слива нефтепродукта из цистерны грузоподъемностью N через универсальный сливной прибор, трубопровод имеет длину L , диаметр и высоту Н, температура слива t0С. Схема слива приведена на рис. 4.
- Гидравлика
Условие:
Определить время слива нефтепродукта из цистерны грузоподъемностью N через универсальный сливной прибор, трубопровод имеет длину L , диаметр
и высоту Н, температура слива t0С. Схема слива приведена на рис. 4. Вязкость нефтепродукта
Местные сопротивления: универсальный сливной прибор, плавный переход, задвижка, два угольника. Данные приведены в табл. 8.

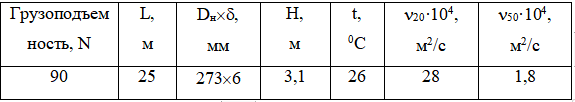

Таблица 8
Решение:
Габариты цистерны грузоподъемностью 90т.:
длина L1=14,8м; диаметр D1=3м.
Убедимся, что истечение происходит при турбулентном режиме. Найдем сумму коэффициентов местных сопротивлений:
- универсальный сливной прибор 0,5;
- плавный переход 0,26;
- задвижка 0,15;
- два угольника 2х1,32.
Примем коэффициент гидравлического сопротивления в пределах 0,017-0,042:
=0,024.
определим коэффициент расхода по форму...
