Паровой прямодействующий насос подает жидкость Ж на высоту Н. Какого абсолютное давление пара, если диаметр парового цилиндра D, а насосного цилиндра d? Потерями на трение пренебречь.
«Паровой прямодействующий насос подает жидкость Ж на высоту Н. Какого абсолютное давление пара, если диаметр парового цилиндра D, а насосного цилиндра d? Потерями на трение пренебречь.»
- Гидравлика
Условие:

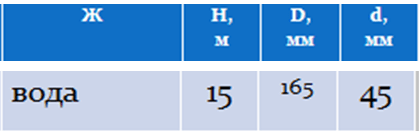

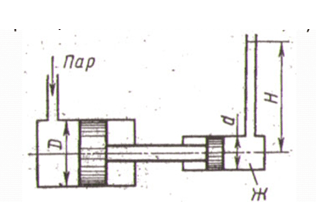

Паровой прямодействующий насос подает жидкость Ж на высоту Н. Какого абсолютное давление пара, если диаметр парового цилиндра D, а насосного цилиндра d? Потерями на трение пренебречь.
Решение:
1. Обозначим силу давления пара на поршень D через F1, а силу давления воды на поршень d через F2. Тогда уравнение равновесия поршня
F1 = F2.
2. Определим силу давления пара как произведение абсолютного давления пара р1 на площадь поршня диаметром D:
3. Силу давления воды на правый поршень найдем как произведение абсолютного давления р2 на площадь поршня диаметром d:
Абсолютное...
