Условие:

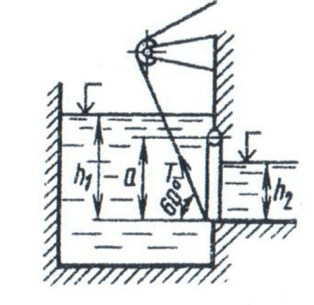

Плоский прямоугольный щит размерами а x b, весом G = 26 кН, перекрывает выходное отверстие резервуара. Глубина воды перед щитом от свободной поверхности воды до нижней его кромки h1, за щитом — h2.
Определить начальную силу тяги Т троса, необходимую для открытия щита.
Трением в шарнирах пренебречь.
Исходные данные:
h1 = 8 м, h2 = 4 м,
а = 6 м, b = 7 м, G = 26 кН,
γв = 9810 Н/м3
Решение:

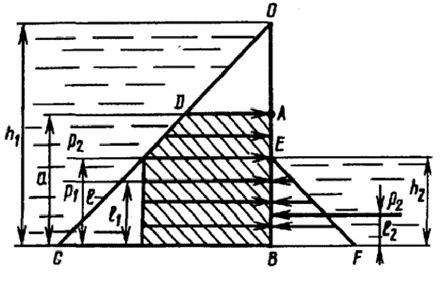

Построим эпюры гидростатического давления, действующего на щит слева и справа (рис.1).
Рис.1.
Суммарная сила давления жидкости на щит АВ слева выражается разницей площадей треугольников ОВС и ОАD, умноженной на ширину щита b.
