  4. Поршень диаметром D, двигаясь равномерно, всасывает жидкость из открытого бака с атмосферным давлением рат на поверхности...

Поршень диаметром D, двигаясь равномерно, всасывает жидкость из открытого бака с атмосферным давлением рат на поверхности жидкости. Высота всасывания равна z0. Всасывающая труба - длина l, диаметр d, стальная, новая, сварная. Гидравлические сопротивления

«Поршень диаметром D, двигаясь равномерно, всасывает жидкость из открытого бака с атмосферным давлением рат на поверхности жидкости. Высота всасывания равна z0. Всасывающая труба - длина l, диаметр d, стальная, новая, сварная. Гидравлические сопротивления»
  • Гидравлика

Условие:

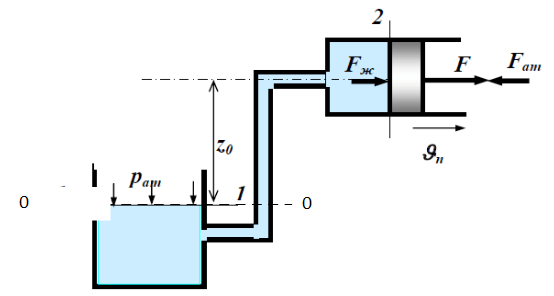

Поршень диаметром D, двигаясь равномерно, всасывает жидкость из открытого бака с атмосферным давлением рат на поверхности жидкости. Высота всасывания равна z0. Всасывающая труба - длина l, диаметр d, стальная, новая, сварная. Гидравлические сопротивления показаны на рисунке. Температура жидкости t°C. Атмосферное давление равно 100 кПа.

Q = 1,1 л/с; D = 60 мм; d = 25 мм; l = 8 м; t = 20 0C;

жидкость – вода.

Решение:

При температуре 20 0С плотность воды = 998 кг/м3, коэффициент кинематической вязкости = 10-6 м2/с, давление насыщенного пара

рнп = 2332 Па.

Проведем сечение 1-1 по свободной поверхности воды в баке, а сечение 2-2 по плоскости поршня в цилиндре. Плоскость сравнения 0-0 проходит по поверхности воды в баке. Запишем уравнение Бернулли для сечений 1-1 и 2-2:

где z1 и z2 превышения центров сечени...
