Произвести расчет водопроводной сети, предназначенной для полива дождевальными машинами «Фрегат» трехпольного участка, занятого под техническими культурами.

«Произвести расчет водопроводной сети, предназначенной для полива дождевальными машинами «Фрегат» трехпольного участка, занятого под техническими культурами.»
  • Гидравлика

Условие:

Произвести расчет водопроводной сети, предназначенной для полива дождевальными машинами «Фрегат» трехпольного участка, занятого под техническими культурами. Каждая из трех машин модификации ДМ-454-50 работает поочередно на двух позициях, имеет ширину захвата l, объемный расход воды Q, напор на гидранте h. Централизованная водоподача к гидрантам осуществляется насосной станцией. Определить напор насосной станции, если трубы используются стальные, бывшие в эксплуатации, а скорость движения воды по трубам υ.

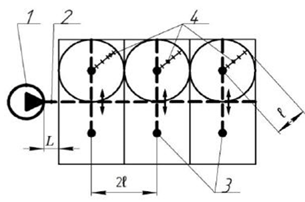

Рисунок 1 − Схемы оросительной сети и перемещения дождевальных ма
шин «Фрегат» для полива сельскохозяйственных культур: 1 — насосная
станция; 2 — напорный трубопровод; 3 — гидранты; 4 — дождевальная
машина «Фрегат».

Исходные данные:
ℓ = 453,5 м; Q = 50 л/с; h = 49 м; υ = 1,4 м/с; L = ℓ; Нг = 9 м

Решение:

1. Вычерчиваем гидравлическую схему оросительной сети при одновременной работе двух Фрегатов для чего необходимо:

обозначим участки (1-2, 2-3, 2-4, 4-5, 4-6,6-7);

укажем стрелками сосредоточенные расходы в самых удаленных узловыхточках 4, 5;
укажем длины участков: (рис. 8,7);

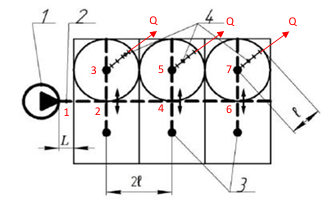

Рисунок 1 Гидравлическая схема оросительной сети при одновременной работе трех Фрегатов

2. Находим длины участков и расчетные...
