Условие задачи

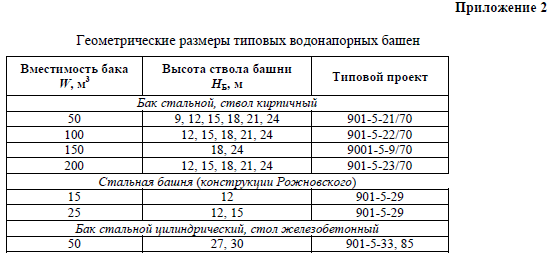

Рассчитать тупиковый водопровод, обслуживающий населенный пункт Необходимо определить: расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни; используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни; определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса.
Исходные данные:
Максимальное суточное водопотребление, Qсут =150 м3/сут;
Суз1 =5 %
Суз2 =4 %
Суз3 =4 %
Суз4 =9,8%
Суз5 =14 %
Суз6 =2,5 %
Суз7 =12 %
Суз8 =10,2 %
Суз9 =9 %
Суз10 =6,3 %
ΣСуз =76,8 %
Путевой расход, q = 0,0025 л/(с·м);
Минимальный свободный напор, Нсв = 10 м;

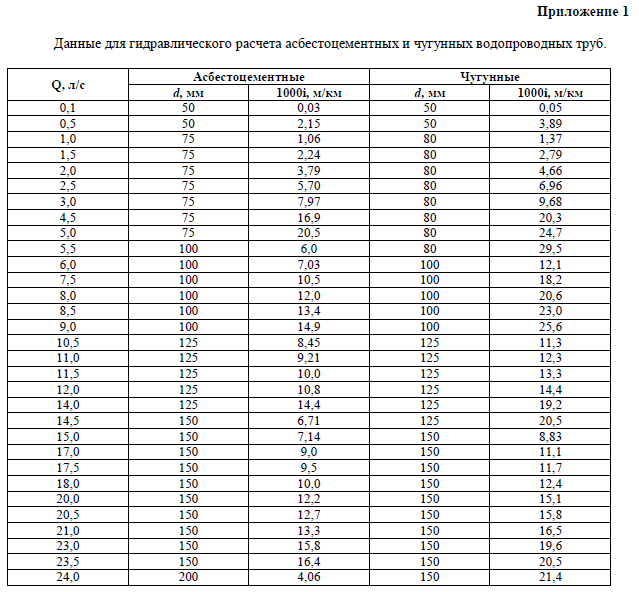

Материал труб: асбестоцемент;
Время непрерывной работы погружного насоса: с 6 до 17;
Заглубление насоса под динамический уровень, Hнд=5 м;
Расстояние от поверхности земли до динамического уровня воды в скважине, Hд =40 м.
Ответ
1. Рассчитаем расход для каждого узла в пиковом режиме.

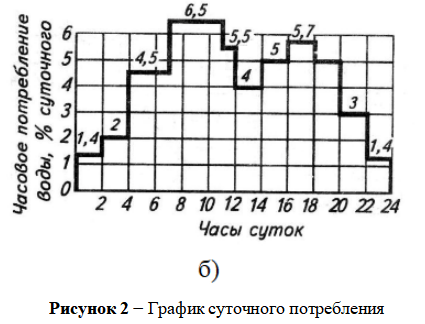

Наиболее интенсивное водопотребление наблюдается в период c 7-11 часов, и составляет 6,5 % от суточного водопотребления.
Вычисляем пиковый расход по формуле:
(1)

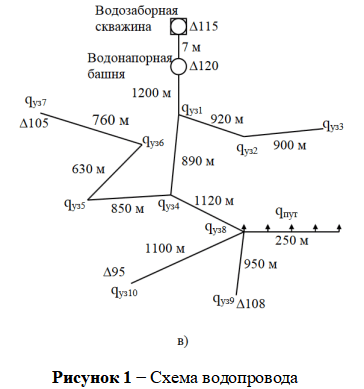

Разбиваем водопроводную сеть на участки. Принимаем, что пиковый расход полностью распределяется между узлами, т.е. в каждом узле из сети вытекает узловой расход, составляющий некоторый п...
