Схема экспериментальной установки приведена на рисунке один. Найти: давление насоса, подачу насоса, мощность насоса, полезная мощность насоса, КПД насоса.

Дата добавления: 26.01.2025

Условие задачи

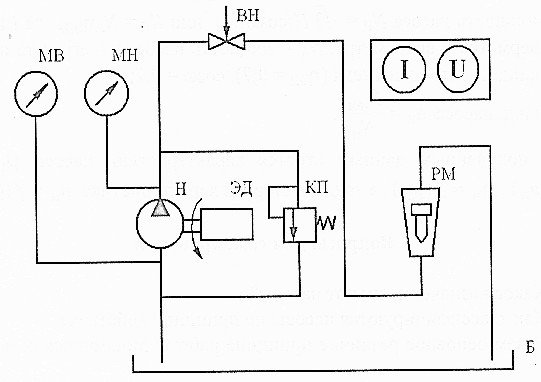

 Схема экспериментальной установки приведена на рис. 1. Роторный на­сос Н приводится в движение асинхронным электродвигателем ЭД, имеющим постоянную частоту вращения. Насос оборудован предохранительным клапа­ном КП. Установка работает по замкнутому циклу: рабочая жидкость забирает­ся насосом из расходно-приемного резервуара Б и после прохождения по вса­сывающему и напорному трубопроводам сливается обратно в тот же резервуар.

Рис.1

На напорном трубопроводе последовательно установлены регулирующий вен­тиль ВН и ротаметр РМ. На входе и выходе насоса установлены соответственно мановакуумметр MB и манометр МН. Для определения мощности, потребляе­мой приводящим электродвигателем насоса, установка снабжена вольтметром и амперметром (возможно оборудование установки ваттметром).

Найти: давление насоса, подачу насоса, мощность насоса, полезная мощность насоса, КПД насоса.

Ответ

Тип насоса ;

Рабочий объем насоса q = см3;

Рабочая жидкость вода;

Плотность жидкости =1000 кг/м3;

КПД электродвигателя эд=0,7;

Высота установки манометра hмн=0м.

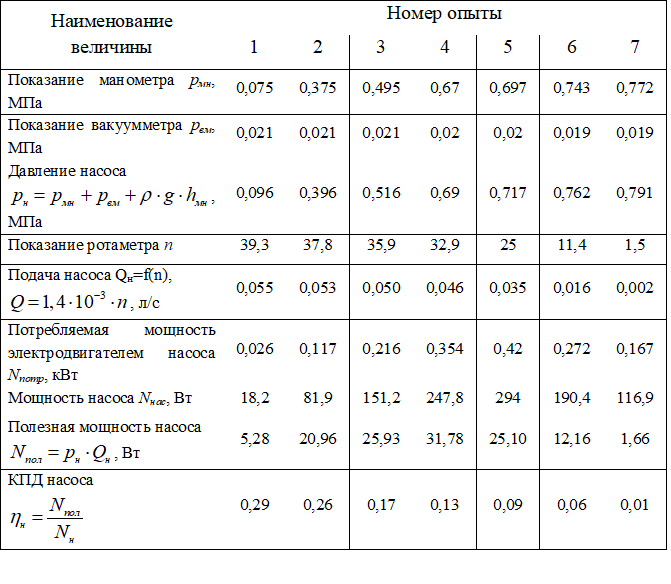

Для каждого их семи опытов определяются:

1) давление насоса
