Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу (100 мм, 50 м и 80 мм, 50 м). Горизонтальный участок заглублен под уровень на 2,4 м, наклонный участок имеет высоту 18,0 м. Определить расход воды.

«Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу (100 мм, 50 м и 80 мм, 50 м). Горизонтальный участок заглублен под уровень на 2,4 м, наклонный участок имеет высоту 18,0 м. Определить расход воды.»
  • Гидравлика

Условие:

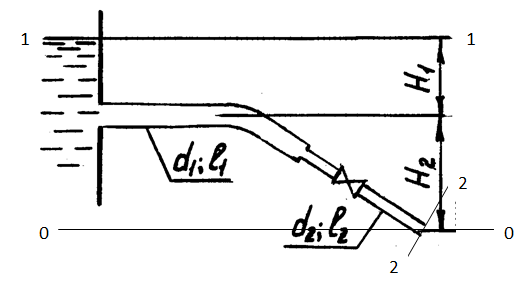

Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу (d1, l1 и  d2, l2). Горизонтальный участок заглублен под уровень на  Н1,  наклонный участок имеет высоту  Н2 = 18,0 м. Шероховатость стенок трубопровода  Δ = 0,5 мм, коэффициент сопротивления вентиля  ξв,  поворота -  ξпов = 0,25.

Определить расход воды.

Исходные данные:  d1 = 100 мм,   l1 = 50 м,  d2 = 80 мм,   l2 = 50 м,

Н1 = 2,4 м,  ξв = 7.

Решение:

Проведем сечения:

1-1 по свободной поверхности воды в резервуаре;

2-2 по выходному сечению нормально направлению скорости жидкости.

Плоскость сравнения 0-0, - горизонтальную плоскость, - проведем через центр выходного сечения трубопровода.

Запишем уравнение Бернулли для потока воды между сечениями 1-1 и 2-2:

В этом уравнении

z1 и z2 превышения центров сечений 1-1 и 2-2 над плоскостью сравнени...
