Дана зависимость составов жидкой фазы и находящегося с ней в равновесии пара от температуры для двухкомпонентной жидкой системы А-В при постоянном давлении.

Дана зависимость составов жидкой фазы и находящегося с ней в равновесии пара от температуры для двухкомпонентной жидкой системы А-В при постоянном давлении. Молярный состав  жидкой фазы х и насыщенного пара у выражен в процентах вещества А.  По приведенным данным:

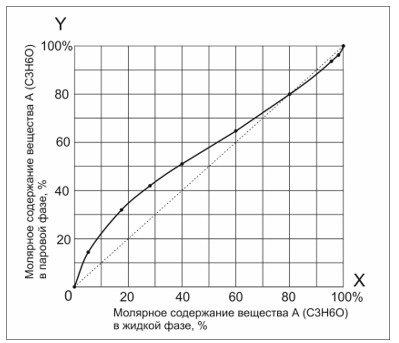

1)      построить график зависимости состава пара (Х) от состава жидкой фазы (У) при постоянном давлении;

2)      построить диаграмму кипения системы А-В;

3)      пронализировать фазовое состояние системы; укажите области жидкой( Ж) , паровой(П) и гетерогенной (Ж-П) систем.

4)       Укажите состав азеотропного  раствора.

Таблица 6 – Исходные данные для задания 4

Система	Молярный  состав А% Х-жидкая фаза	Молярный  состав А% У-пар	Т,К	Молярный  состав А% Х-жидкая фаза	Молярный  состав А% У-пар	Т,К
А - С3Н6О В - C6Н6 при Р=10,133 104Па	0,0 4,8 17,6 28,0 40,0	0,0 14,0 31,7 42,0 51,6	337,7 335,9 333,1 331,3 330,2	60,0 80,0 95,0 98,2 100,0	65,6 80,0 94,0 97,6 100,0	328,1 328,6 328,6 329,1 329,5

Т₁,К=330

a, % моль=60

b,кг=73

с,кг=27
