Условие задачи
Дана зависимость составов жидкой (х) и парообразной (у) фаз от температуры (Т) для бинарной жидкой системы А – В при постоянном давлении Р. Составы х и у выражены в молярных процентах вещества А.
1. По данным таблицы 4.1 построить фазовую диаграмму состав – температура кипения.

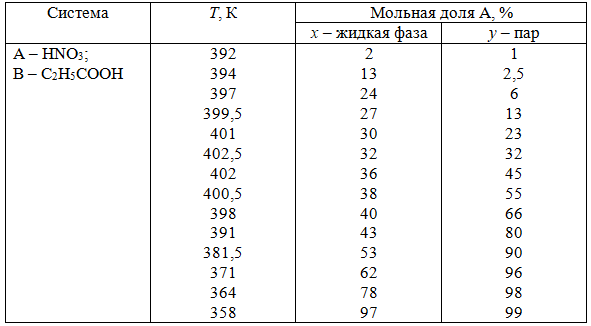

Таблица 4.1
2. Определить температуру кипения летучей смеси, содержащей а мол. % компонента А; определить состав первого пузырька пара, при какой температуре исчезнет последняя капля жидкости и каков ее состав.

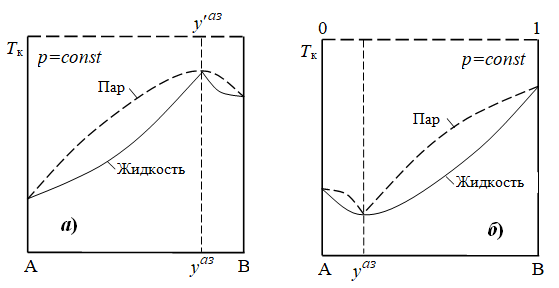

Рис.4.3
3. Определить состав летучей смеси, кипящей при Т3, и состав пара, находящегося в равновесии с этой жидкостью.
4. Определить количества веществ А и В (кг), которые будут в паре и в жидкой фазе в 2 кг смеси при температуре Т3.
а = 59 мол. %; Т3 = 385 К.
Ответ
1. Фазовая диаграмма, построенная по данным таблицы 4.1, представлена на рис. 4.4.
2. Температура кипения системы, содержащей а = 59 мол. % компонента А, составляет 375 К.
Состав первого пузырька пара составляет б = 94 мол. % HNO3 и 6 мол. % C2H5COOH.
Последняя капля жидкости исчезнет при температуре 399 К.
Состав последней капли жидкости: г = 39 мол. % HNO3 и 61 мол. % C2H5COOH.
3. Состав жидкости, кипящей при Т3: г = 48 мол. % HNO3 и 52 мол. % C2H5COOH; состав пара, находящегося в равновесии с этой жидкостью: д = 88 мол. % HNO3 и 12 мол. % C2H5COOH.
4. Правило рычага в обозначениях рис...
