Условие задачи
На основании данных о температурах начала кристаллизации системы (табл. 5) выполните следующие задания:
1. Постройте диаграмму состояния.
2. Определите составы химических соединений.
3. Определите качественные и количественные составы эвтектик.
4. Определите, в каком физическом состоянии находятся системы, содержащие b, с, d % вещества А при температуре Т1. Что произойдет с этими системами, если их охладить до температуры Т2?
5. Определите число фаз и число степеней свободы системы при эвтектической температуре и содержании А: а) 95%; б) 5%.
6. Определите, при какой температуре начнет отвердевать расплав, содержащий b % вещества А. При какой температуре он отвердеет полностью? Каков состав первых выпавших кристаллов?
7. Определите, при какой температуре начнет плавиться сплав, содержащий с % вещества А. При какой температуре он расплавится полностью? Каков состав первых капель расплава?
8. Определите, какой компонент и в каком количестве выкристаллизуется, если 2 кг расплава, содержащего а % вещества А, охладить от Т1 до Т2.
Таблица 5
Ответ

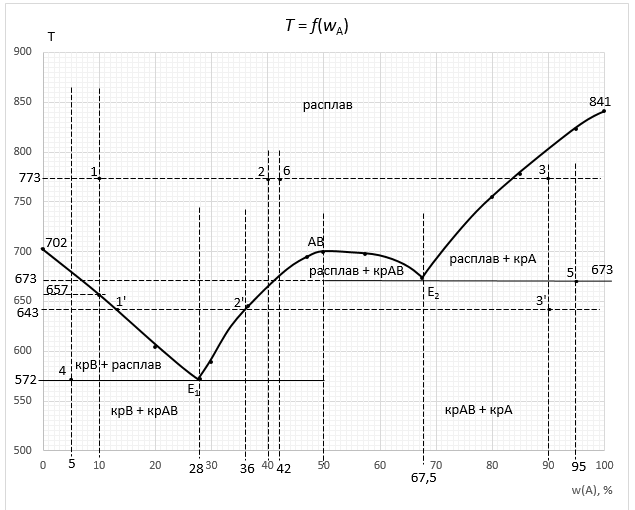

1. Строим диаграмму состояния
2. Состав устойчивого химического соединения определяется по сингулярной точке AB, отвечающей за образование недиссоциированного соединения. В этой точке пересекаются две ветви линии ликвидуса (геометрического места температур начала кристаллизации), которые принадлежат одной и той же непрерывной кривой, отвечающей выделению из жидкости одной твердой фазы. По проекции ...
