Требуется рассчитать и подобрать центробежный насос для перекачивания жидкости при температуре t=20 °C в технологической схеме, представленной на рис. 2, по данным табл. 2.

«Требуется рассчитать и подобрать центробежный насос для перекачивания жидкости при температуре t=20 °C в технологической схеме, представленной на рис. 2, по данным табл. 2.»
  • Химия

Условие:

Требуется рассчитать и подобрать центробежный насос для перекачивания жидкости при температуре  t=20 °C в технологической схеме, представленной на рис. 2, по данным табл. 2.

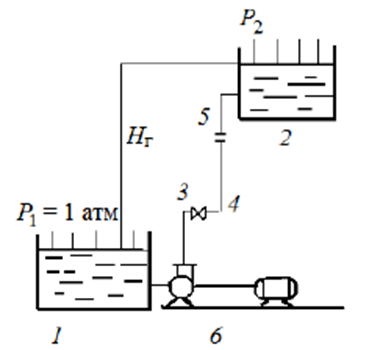

Рис. 2. Технологическая схема перекачивания жидкости:

1 – расходная емкость; 2 – приемная емкость; 3 – вентиль нормальный;  4 – отвод радиусом изгиба R и углом φ; 5 – диафрагма диаметром do;  6 – центробежный насос

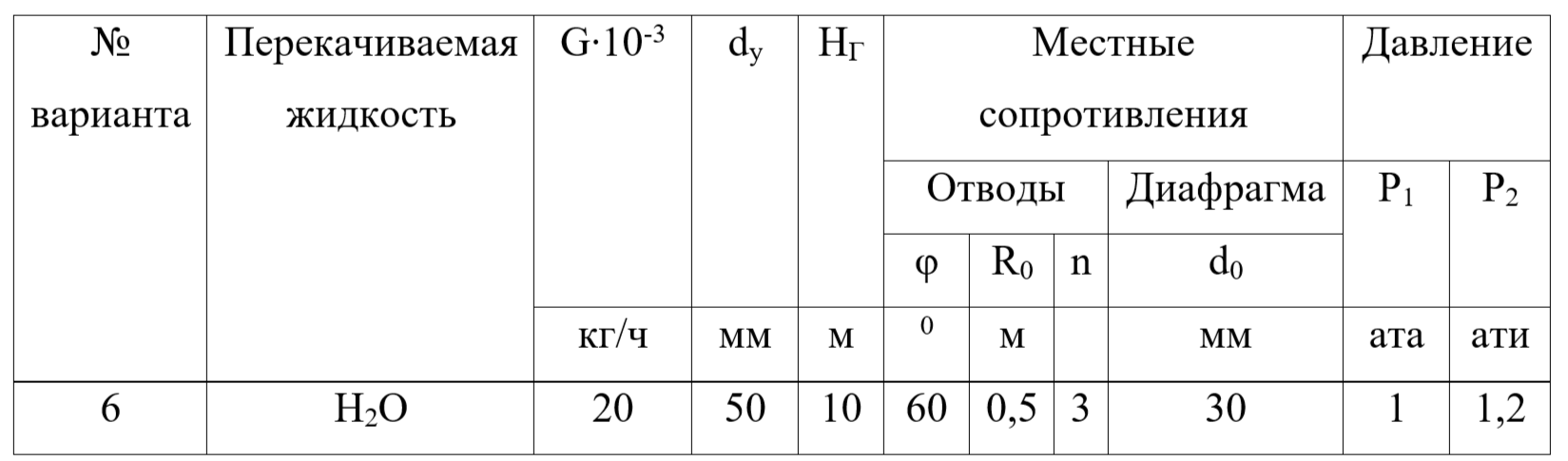

Таблица 2 – Исходные данные к задаче 2



Решение:

Мощность, потребляемую электродвигателем насоса при перекачивании жидкости, рассчитываем по формуле:

где - плотность перекачиваемой жидкости, кг/м3; согласно справочным данным плотность воды при 200С равна 998 кг/м3;

Н напор, создаваемый насосом, м;

V - объемный расход жидкости, м3/с;

- КПД насоса; принимаем =0,55;

Объемный расход жидкости равен:

V=G/=20000/(3600998)=0,0056 м3/с=20,16 м3/ч.

Напор...
